Применение
Применяется для автоматизации следующих технологических процессов:
- увлажнение
- сушка
- закладка продукта на хранение и контроль во время хранения
- подработка и сортировка по влажности
Опрос датчика осуществляется с компьютера, через порт RS485.
Измеряемые культуры:
Пшеница, ячмень, рожь, гречиха, кукуруза, подсолнечник, кофе, соевые бобы, рис, и прочие легко сыпучие продукты.
Конструкция влагомеров:
- Влагомеры выполнены в стальном пылевлагозащищенном корпусе (исполнение IP65)
- Корпус легко встраивается в любой трубопровод в вертикальном положении
- На корпусе имеются необходимые для монтажа кронштейны
- Быстрый и удобный доступ ко всем элементам, расположенных внутри датчика.
- Размер врезки влагомера в трубопровод – не менее 650 мм.
- Верхний входной патрубок расположен под углом 45° к горизонтальной плоскости.
- При монтаже рядом с источниками вибрации необходимо обеспечить виброизоляцию через манжеты.
Принцип действия:
Датчик влажности использует диэлькометрический метод, основанный на изменении электрической емкости в зависимости от диэлектрической проницаемости, которая, в свою очередь, зависит от влажности зерна. Диэлектрическая проницаемость зерна существенно больше диэлектрической проницаемости воздуха, что делает измерение независисящим от влияния влажности воздуха и пыли.
|

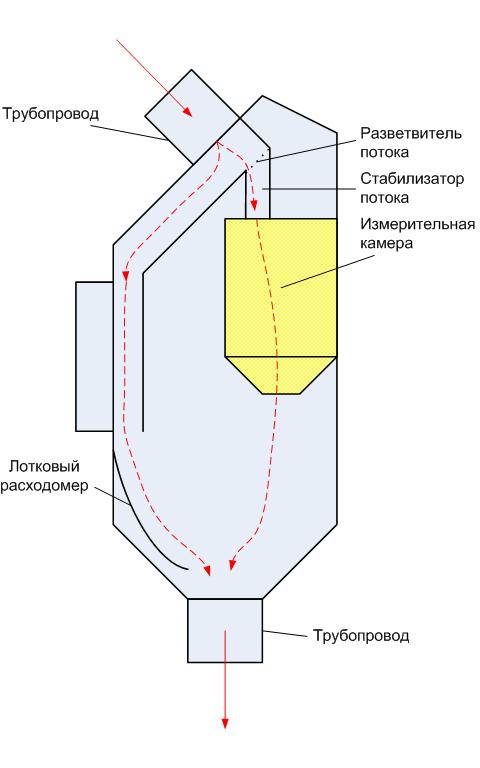

Продукт поступает по трубопроводу во влагомер на разветвитель потока, где основной объем по наклонной плоскости отводится на лотковый расходомер, а небольшая часть – в измерительную камеру.
Перед измерительной камерой продукт проходит через тормозные жалюзи в стабилизатор потока, где он тормозится, успокаивается и стабилизирует плотность и скорость. Уравновешенный по плотности продукт попадает в камеру, где измеряется его электрическая емкость и температура.
Температура измеряется терморезистором.
Равномерность потока обеспечивается без использования движущихся механизмов,( шнеки, толкатели), которые в условиях пыли и вибрации имеют низкую надежность работы и ограниченный срок службы.
Пройдя камеру, продукт сбрасывается в приемную часть влагомера, смешивается с основным потоком и вытекает обратно в трубопровод.
Лотковый расходомер оснащен электронной системой компенсации налипшей пыли.
|
Обработка данных с влагомера
|
Данные с влагомера поступают по кабелю RS 485 в компьютер, где они обрабатываются программой и отображаются на мониторе в виде мнемосхем и графиков с последующим детальным учетом и архивированием. |
|
Кроме этого программа одновременно позволяет управлять процессами увлажнения, сушки и сортировки. На одном компьютере можно обрабатывать данные от 1 до 8 влагомеров одновременно и управлять от 1 до 8 постов увлажнения, сушки или сортировки. |
|
Программное обеспечение, идущее в комплекте с датчиком, может работать в качестве OPC сервера. При этом OPC клиентом может выступать любая SCADA система, поддерживающая спецификацию OPC DA 2.0: (Intouch, TraceMode, и др) |
Основные технические характеристики влагомеров "БАЗИС"
| |
БАЗИС 5
|
БАЗИС 12
|
|
Максимальная производительность
|
До 5 т/ч
|
До 12 т/ч
|
| Диапазон измерения расхода зерна |
от 1,5 до 5 т/ч
|
от 3 до 12.5 т / ч
|
| Диапазон измерения влажности |
9 - 18% (по заказу – до 40%)
|
| Диапазон измерения температуры |
0 - 70°С
|
| Относительная погрешность измерения влажности |
0.8%
|
| Относительная погрешность измерения температуры |
2°С
|
| Относительная погрешность измерения расхода зерна |
2%
|
| Интерфейс связи с компьютером |
RS485
|
| Напряжение питания |
Однофазная сеть перем. тока напряжением от 100 до 250 В, частотой 50 Гц
|
| Потребляемая мощность |
Не более 30 Вт
|
| Класс защиты по ГОСТ14254 |
IP65
|
| Минимальный угол самотеков внутри датчика по отношению к горизонтали |
30°
|
| Габаритные размеры |
высота: 680 мм
ширина: 300 мм
глубина 400 мм
|
| Диаметр зернопровода |
120 мм
|
| Высота, необходимая для установки датчика |
не менее 750 мм
|
| Масса |
14 кг
|
| Износостойкость элементов датчика, по которым течет зерно. |
Не менее 3-х лет при непрерывной эксплуатации.
|
| Рабочая температура окружающей среды |
-15...+40°С
|
| Гарантия |
1 год
|
Возможные комплекты поставки
Базовый комплект: влагомер
(заказчик может использовать свой компьютер)
- Влагомер серии «Композит»
- Адаптер линии RS 485- USB
- Техническая документация
- Диск с программным обеспечением
Дополнительный комплект:
- Пылевлагозащищенный процессорный блок в противоударном исполнении с установленным программным обеспечением.
- Монитор
- Блок бесперебойного питания
- Клавиатура
- Мышь
- Кабель – витая пара с двойным экраном (длина оговаривается при заказе)
Монтаж
Монтаж и калибровка датчиков может осуществляться силами предприятия-заказчика без привлечения специалистов фирмы-производителя.
|
