Панель ручного дозирования воды.

Назначение

Панель ручного дозирования воды предназначена для ручного регулирования расхода воды, подаваемой в БШУ.

Применение

Применяется в системах увлажнения зерна "Плаун".

Описание

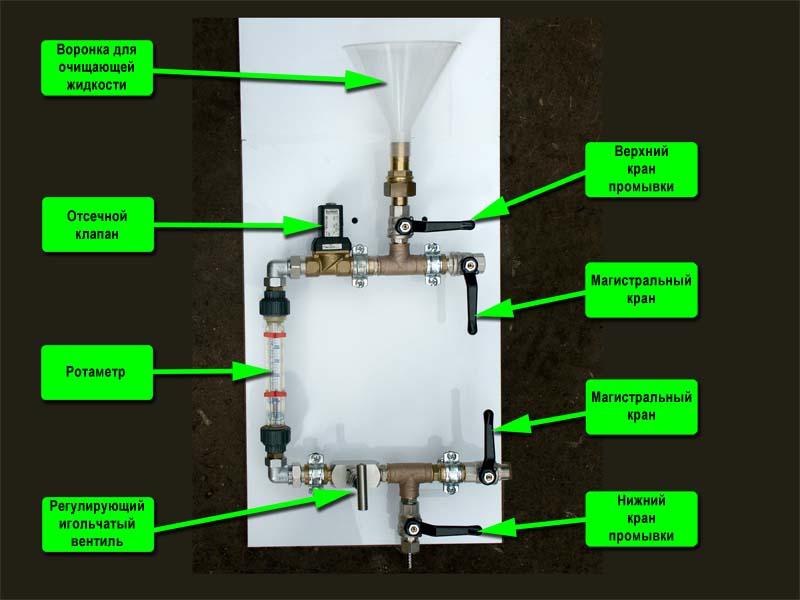

Состоит из ротаметра, регулирующего игольчатого вентиля, выполненного из нержавеющей стали, электромагнитного клапана, позволяющего управлять включением или отключением подачи воды, шаровых кранов и воронки для промывочного состава.

Заданный расход воды устанавливается по делениям на ротаметре, вращением игольчатого вентиля.

Панель содержит в себе элементы, позволяющие без разборки, в режиме самотека, промывать от органических и неорганических отложений ротаметр, электромагнитный клапан, и регулирующий игольчатый вентиль.

Выпускаются две модификации панели ручного дозирования, отличающихся диапазоном регулирования расхода воды.

Технические характеристики
Диапазон расхода воды
100-1000 л/ч
Единица градуировки ротаметра
литры / час.
Температура воды
+2...+40°С
Присоединительный размер труб магистрали
1/2"
Сигнал управления электромагнитным (отсечным) клапаном
Напряжение 220 В переменного тока, 50 Гц
Диапазон входного давления воды
от 1 до10 бар
Размер механических частиц, содержащихся в воде
не более 500 мкм

Электрическая мощность электромагнитного клапана

не более 10 Вт

Габаритные размеры

высота 680 мм
ширина 350 мм
глубина 150 мм

Масса
4 кг
Рабочая температура окружающей среды
+2...+40°С
